隨著大家對產品質量的重視越來越高，不管是什麽樣材質的線材。都需要做力學實驗檢測，以保證產品質量的穩定性。不管是研發、生產、還是出貨前檢驗，還是產品到達客戶現場後，都會使用到線材疲勞操逼视频黄片软件做扭轉、反複彎曲、彎折、搖擺等常規的試驗。以獲取精確的線材拉力、扭力以及伸長率和延伸率等試驗數據。 操逼高清视频可以根據線材扭轉操逼视频黄片软件、線材反複彎曲操逼视频黄片软件、拉力操逼视频黄片软件所測定的試驗數據，從事工程設計以及保證產品安全工作的依據。以避免材料在生產中造成浪費。

今天【操逼高清视频測控】陳明莉重點給大家普及一下，操逼高清视频金屬線材廠家比較常用的扭轉操逼视频黄片软件。 讓大家從操逼视频黄片软件的工作原理、操作方法、作用用途等幾個方麵全麵綜合了解一下。從而更好地判定扭轉操逼视频黄片软件廠家的報價如何？廠商實力怎麽樣。

線材扭轉試驗原理

單向扭轉，試樣繞自身軸線向一個方向均勻旋轉360°作為一次扭轉至規定次數或試樣斷裂。

雙向扭轉，試樣繞自身軸線向一個方向均勻旋轉360°作為一次扭轉至規定次數後，向相反方向旋轉相同次數或試樣斷裂。

參考標準

GB/T239.1-2012《金屬材料線材 部分 單向扭轉試驗方法》

GB/T239.2-2012《金屬材料線材第二部分 雙向扭轉試驗方法》

GB/T 239-1999《金屬線材扭轉試驗方法》

《GB 4909[1].4-2009-T 裸電線試驗方法 第4部分：扭轉試驗》，

《GBT 3952-2008 電工用銅線坯》

也適用於國際標準ISO 7800:1984《金屬線材單向扭轉試驗方法》和

ISO 9649:1990《金屬線材雙向扭轉試驗方法》。



試驗設備要求

1、操逼视频黄片软件夾頭應具有足夠的硬度，夾持鉗口的硬度為55HRC-65HRC。

2、試驗期間，兩夾頭應保持在同一軸線上，並對試樣不施加任何彎曲力，不得妨礙由試樣引起的夾頭之間長度的變化。

3、操逼视频黄片软件夾頭的一端應能繞試樣軸線雙向選擇，而另一端不得有任何轉動，但能沿軸向自由移動。

4、操逼视频黄片软件應有對試樣施加拉緊力的裝置。

5、操逼视频黄片软件的速度應能調節，並有自動記錄扭轉次數的裝置及測量兩夾頭間標距長度的刻度尺。

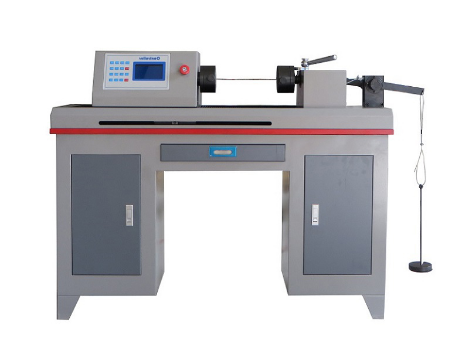

推薦金屬線材扭轉操逼视频黄片软件

適用於測定直徑（或者特征尺寸）為0.1-10mm的金屬線材在單向或者雙向扭轉中承受塑性變形的能力以及顯示線材表麵和內部的缺陷。

 技術參數

型號	KZ-03	KZ-10	KZ-15
線材直徑範圍	Φ0.1mm-φ3mm	Φ1mm-φ10mm	Φ5mm-φ15mm
夾頭間距	300mm	500mm	500mm
旋轉速度	60-180rpm	20-60rpm	10-30rpm
兩夾頭間同軸度	＜φ0.4mm
移動導軌平行度	＜0.2mm
工作電壓	380V±10%



金屬線材扭轉操逼视频黄片软件廣泛應用於四川、遼寧、湖北、成都、寧夏、河南、安徽、河北、北京、雲南、陝西、江蘇、西藏、濟南、江西、天津、貴州、青海、山東、甘肅、等區域，適用於金屬線材、鋼絲線材、高速線材、6mm/5mm等不同規格不同屬性的金屬線材領域，【操逼高清视频測控】小編匯總了些圖片（JPG等格式），供大家欣賞，如需要現場視頻的朋友，私信或者留言即可。



線材試樣要求

1、線材試樣應盡可能平直。但試驗時，在其彎曲平麵內允許有輕微的彎曲。

2、必要時試樣可以用手矯直。在試樣用手不能矯直時，可在木材、塑料等疲度低於試驗材料的平麵上用相同材料的錘頭矯直。 特別是對於較細直徑的線材，為確保試驗過程中試樣與圓柱支輥圓弧麵的連續接觸，對其仔細矯直是非常也要的。

3、在矯直過程中，試樣不得產生任何扭曲，也不得有影響試驗結果的表麵損傷。

4、沿著試樣縱向中性軸線存在局部硬彎的試樣不得矯直，試驗部位存在硬彎的試樣不得用於試驗

5、除非另有規定，操逼视频黄片软件兩夾頭間的標距長度應符合下表的規定。



序號	線材公稱直徑d或者特征尺寸D	兩夾頭間標距長度
1	0.3mm~＜1.0mm	200d
2	1.0mm~5.0mm	100d
3	5.0mm~10.0mm	50d
1、特殊規定，可以采用50d（D） 2、特殊規定，可以采用30d（D）



線材扭轉試驗步驟

1、試驗一般應在室溫10°C-35°C內進行，對溫度要求嚴格的試驗,試驗溫度應為23°C±5°C。

2、 將試樣置於操逼视频黄片软件夾持鉗口中，使其軸線與夾頭軸線相重合。為使試樣在試驗過程中保持平直，應施加某種形式的拉緊力，這種拉緊力不得大於該線材公稱抗拉強度相應力值的2%。

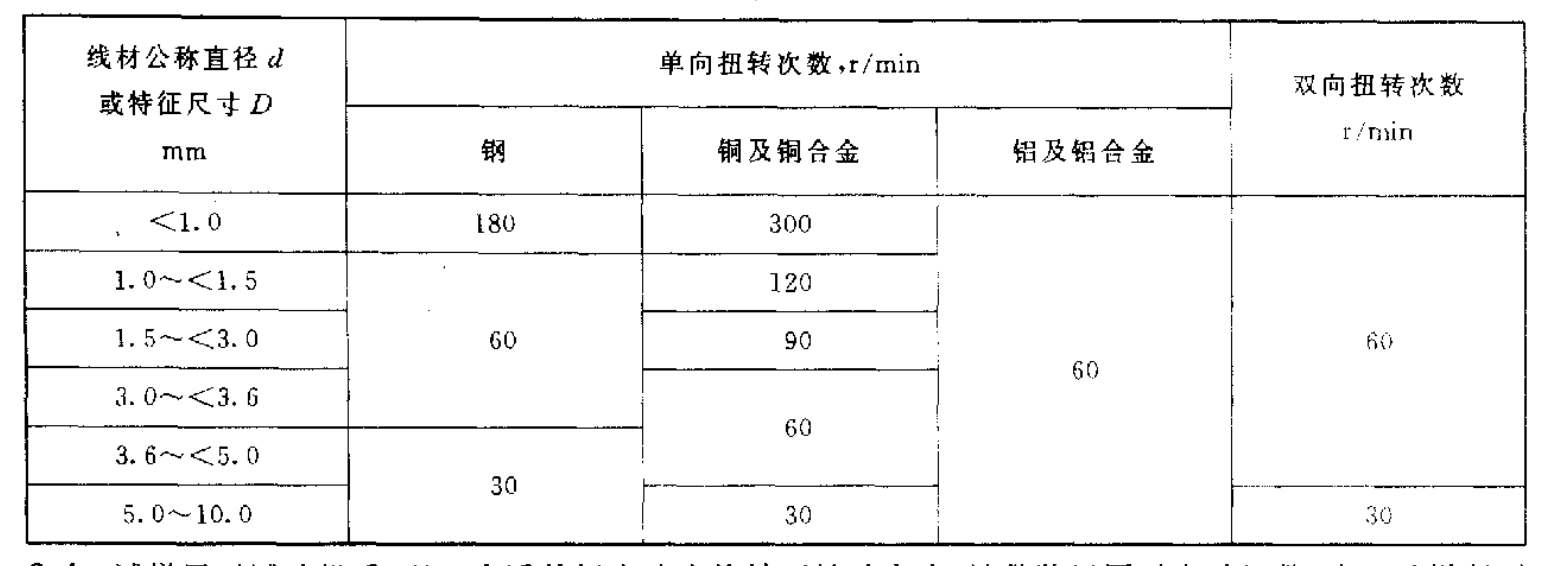

3、除非另有規定，那麽一般按照下表中所列有關材質的線材直徑選用相應的扭轉速度，其偏差應控製在規定轉速的±10%以內。



4、試樣置於操逼视频黄片软件後，以一合適的恒定速度旋轉可轉動夾頭，計數裝置同時自動記數，直至試樣斷裂或達到規定的次數為止。

5、當試樣的扭轉次數、表麵及斷口符合有關標準規定時，則該實驗有效。如果試樣未達到規定的次數，且斷口位置在離夾頭2d（D）範圍內，則該試驗無效。在試驗過程中，如試樣發生嚴重劈裂，則最後一次扭轉不計。

以上幾點，就是關於“金屬線材扭轉操逼视频黄片软件扭轉試驗”的詳細介紹，如還不能滿足您的要求或者想深一層了解更多呢，可以直接聯係客服獲取更加詳細的資料，可提供txt、doc、PPT、PDF、JPG等任何格式，如：安裝、調試、技術、標準、試驗規範、參數資料等。
