塑料免费操逼视频软件的拉伸性能作為塑料檢測重點項目之一，對於塑料質量表現有著諸多的影響。與拉伸性能相關的檢測指標主要有抗拉強度、剪切強度、環壓強度、剝離強度、屈服強度、拉斷伸長率、延伸率、彈性模量等等。拉伸性能主要通過塑料免费操逼视频软件來測試塑料材料的靜態拉伸力學性能，從而評價其在實際生產應用中的性能表現。

塑料免费操逼视频软件的檢測範圍

塑料薄膜、 塑料管材、 塑料建材、 塑料容器、 塑料外殼、 塑料玩具、 電線電纜護套、絕緣塑料、 塑料異型材、 塑料飾品等

一、塑料免费操逼视频软件的拉伸試驗

1、塑料免费操逼视频软件的拉伸性能檢測原理

在指定的測試溫度，濕度和拉伸速度下，通過對塑料樣品的縱向施加拉伸載荷，使樣品變形，直到材料破裂。記錄樣品失效時最大負載的變化以及線之間的相應距離。在帶有微處理器的電子免费操逼视频软件上，隻需輸入樣品大小以及其他相關數據和要求。在拉伸過程中，傳感器會將力值傳輸到計算機。計算機會自動記錄拉伸值。應力-應變過程。通過打印機記錄並打印應力-應變曲線和測試數據。

2、塑料免费操逼视频软件相關術語

1) 拉伸應力：試樣在計量標距範圍內，單位初始橫截麵上承受的拉伸負荷。

2) 拉伸強度：在拉伸試驗中試樣直到斷裂為止，所承受的最大拉伸應力。

3) 拉伸斷裂應力：在拉伸應力-應變曲線上，斷裂時的應力。

4) 拉伸屈服應力：在拉伸應力-應變曲線上，屈服點處的應力。

5) 斷裂伸長率：在拉力作用下，試樣斷裂時，標線間距離的增加量與初始標距之比，以百分率表示。

6) ε斷=(L-L0)/L0×100%

7) 式中：L0------試樣標線間距離，mm

8) L-------試樣斷裂時標線間距離，mm

9) 彈性模量：在比例極限內，材料所受應力與產生響應的應變之比

10) 試驗原理：

拉伸試驗是對試樣沿縱軸向施加靜態拉伸負荷，使其破壞。通過測定試樣的屈服力，破壞力，和試樣標距間的伸長來求得試樣的屈服強度，拉伸強度和伸長率。

3、塑料免费操逼视频软件操作步驟：

1) 用啞鈴形標準裁刀在衝片機上衝取塑料薄片試樣，沿縱向和橫向各取五條，精確測量試樣細頸處的寬度和厚度，並在細頸部分劃出長度標記。也可用注塑機模塑出標準測試樣條。

2) 選擇操逼视频黄片软件載荷，以斷裂時載荷處於刻度盤得1/3~4/5範圍之內最合適。

3) 選擇，調整操逼视频黄片软件的下夾具的下降速度。對於軟質熱塑性塑料，拉伸速度可取50mm/min,100mm/min,200mm/min,500mm/min。

4) 將試樣裝在夾具上，在使用夾具時應先用固定器將上夾具固定，防止儀器刀口損壞，試樣夾好後鬆開固定器。

5) 按下啟動按鈕，電機開始運轉，下夾具開始下降，指針開始指示。在此過程中，用手控製標尺上的兩根劃尺，使△形指針隨試樣細頸上的兩標記而動，直至試樣斷裂。記錄指示盤讀數和兩劃尺之間的距離。

6) 按回行開關，將下夾具回複到原來位置，並把指示盤指針撥回零位，開始第二次試驗。

4、影響塑料免费操逼视频软件拉伸試驗的因素

拉伸性能試驗需要進行嚴格的測試和確認，當然在檢測過程中也不可避免的產生誤差。這其中內在原因包括塑料組分的變化、分子量計算的大小及分布、分子結構的評估、分子取向程度、內部缺陷等因素。而外在可能的影響因素有試驗儀器的選擇、試樣製備與處理、試驗的環境、檢測人員的素質、操作過程、數據處理的方式等等因素。

二、塑料免费操逼视频软件測試塑料的彎曲強度

1、塑料免费操逼视频软件測試塑料的彎曲強度基本概念：

撓度：彎曲試驗過程中，試樣跨度中心的定麵或底麵偏離原始位置的距離。

彎曲應力：試樣在彎曲過程中的任意時刻，中部截麵上外層纖維的最大正應力。

彎曲強度：在到達規定撓度值時或之前，負荷達到最大值時的彎曲應力。

定撓彎曲應力：撓度等於試樣厚度1.5倍時的彎曲應力。

彎曲屈服強度：在負荷－撓度曲線上，負荷不增加而撓度驟增點的應力。

2、塑料免费操逼视频软件測試塑料的彎曲強度實驗原理：

試驗時將一規定形狀和尺寸的試樣置於兩支坐上，並在兩支坐的中點施加一集中負荷，使試樣產生彎曲應力和變形。這種方法稱靜態三點式彎曲試驗。

3、影響塑料彎曲強度因素

①　跨厚比

②　應變速率

③　加載壓頭圓弧和支座圓弧半徑

④　溫度

⑤　操作影響

4、測試塑料彎曲強度條件：

試樣可采用注塑、模塑、或板材經機械加工製成矩形截麵試樣。

試樣尺寸：標準試樣長（l）寬（b）厚（d）模塑大試樣120±215± 0.210± 0.2模塑小試樣55 ±16± 0.24± 0.2板材試樣10d ±2015± 0.2d板材試樣厚度為1～10mm；每組試樣不少於5個。

5、試驗條件

試驗跨度： 10d± 0.5

試驗速度：2.0± 0.4mm/s(標準試樣)

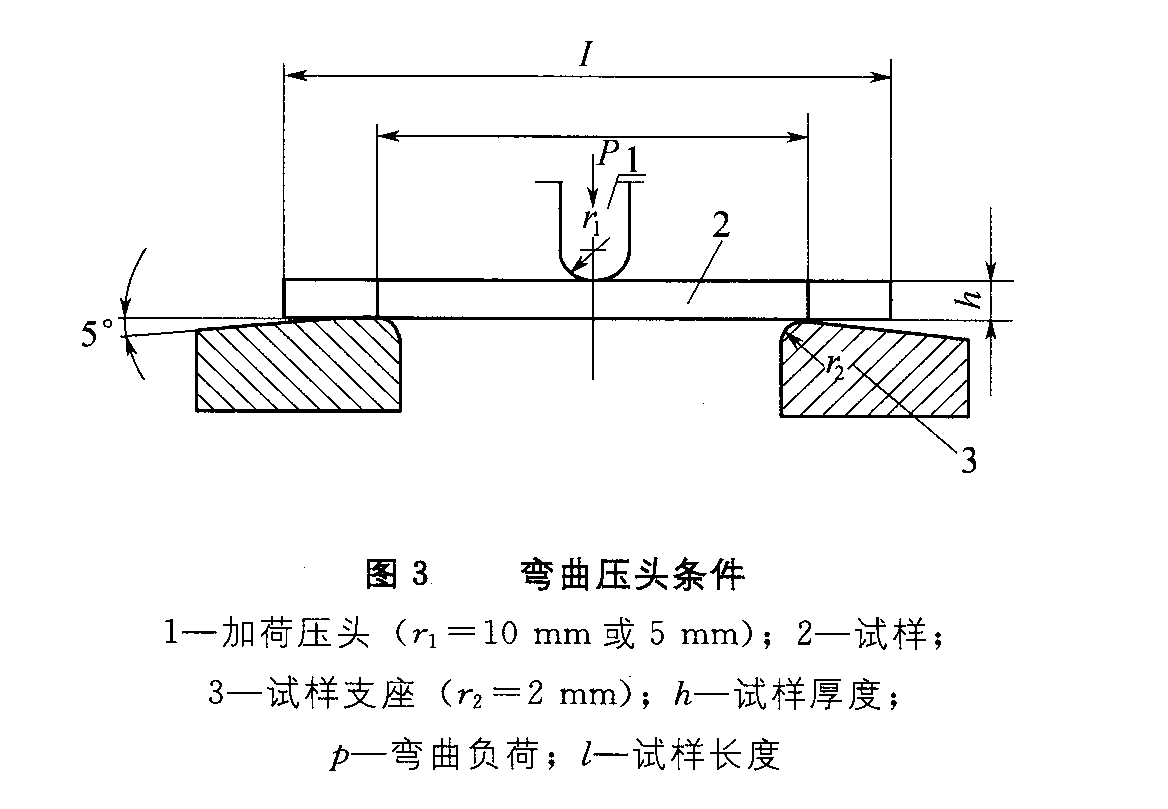

6、塑料免费操逼视频软件彎曲強度試驗夾具

6、試驗計算公式

式中：Xi ：單個測定值

：一組測定值的算術平均值；

      n ：測定值個數。

7、塑料拉伸強度測定數據的記錄與處理

1）實驗材料：pp　　　　　　　

2）實驗溫度：　 15℃ 　　　　　　

3）試樣類別：板材　　　　　　　　

4）拉伸速度：100mm/min

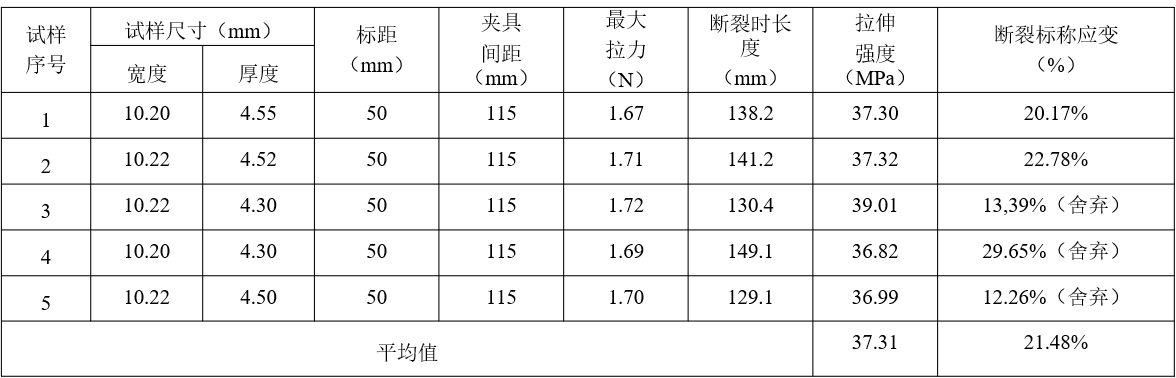

5）實驗數據記錄與處理：

8、影響塑料彎曲強度因素

1）跨厚比
2）應變速率
3）加載壓頭圓弧和支座圓弧半徑
4）溫度
5）操作影響
6）跨厚比
