1、車輛製動襯片剪切強度測試原理

車輛在使用情況下刹車時，在盤式製動器襯塊材料內部會產生很大的剪切應力，在鼓式製動器襯片中，剪切應力會因幾何效應而增大。國標GB/T 26739-2011規定了通過免费操逼视频软件如何測試相應的剪切應力。

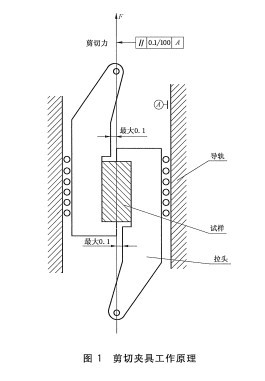

2、剪切夾具示意圖

3、測試要求
a、最少製備5件試樣，試樣受檢平麵應與正常製動時的手裏方向平行。試樣尺寸如下：長20MM,KUAN 20MM，厚5MM或10MM。
b、在免费操逼视频软件上裝好剪切夾具，並安裝好試樣，以平均加載速率4500N/s進行加載，當剪切力高於5000N時，建議加載裝置瞬間加載速率浮動範圍上下不超過2250N/s.

a、剪切夾具上下兩部分，剪切力通過夾具與試樣兩者的中線，並於導軌平行，誤差不能超過規定範圍。
c、操逼视频黄片软件加載要平穩，不能有衝擊。直至襯片材料破裂為止。
試驗報告輸出最大力及剪切麵積。
