前兩天，浙江的薛主管問操逼高清视频PE管拉伸試驗如何做？有沒有詳細的管材接頭拉伸強度試驗方法的說明，近來也有很多其它朋友們也問了同樣的問題。在這裏，操逼高清视频操逼视频黄片软件的小編陳明莉就特別寫了這篇文章，來為大家簡單總結一下。



 聚乙烯管材和管件熱熔對接接頭拉伸強度試驗按照 GB/T 19810-2005《聚乙烯(PE) 管材和管件熱熔對接接頭拉伸強度和破壞形式的測定》進行。

1、試樣

對每一所需試樣,應穿過接頭沿管材的軸向加工出一長條,並進一步加工以製備符合以下尺寸的試樣:

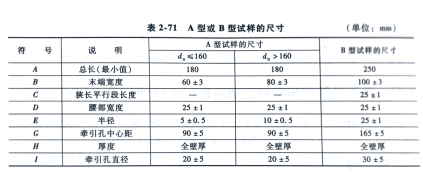

1)對於壁厚＜25mm 的管材,選用A型試樣,如圖2-124和表2-71所示。

2)對於壁厚≥25mm 的管材,選用B型試樣,如圖2-125和表2-71所示。

適用時,使用樣板以確保焊縫與A型或B型試樣的腰部中心截麵盡可能重合。卷邊可以除去。

 試樣的“腰部”應通過鑽孔或其他機加工方式獲得,其中心距應為35m或45mm,孔的中心連線與焊縫重合。然後,在樣條上將孔和對應的邊之間切開。試樣腰部的加工麵應是平滑的,其餘界麵不作要求。

試樣數量由管材的公稱外徑d,決定,如表2-72所示。

注:其中一個試樣應取自接頭錯邊最大處，其他試樣應沿接頭圓周均勻取得。

2、試驗設備

1.拉伸操逼视频黄片软件

能夠以5mm/min+1mm/min 的恒定速度拉伸,連續記錄試樣所承受的拉力,並能識別試樣的破壞。

2.夾具

配有可穿過試樣牽引孔的銷釘。

3.測量儀器

測量試樣的寬度和厚度,精度不低於0.05mm。

3、試驗內容及結果表示

1.實驗室

能夠將溫度控製在23℃+20℃

2.狀態調節

應在熱熔對接24h後製樣。試樣應在23℃+2℃的環境溫度下進行狀態調節不少於6h，狀態調節後立即進行試驗。

3.試驗步驟

1)測量管材壁厚作為試樣厚度，測量試樣寬度:

對於A型試樣,寬度為腰部兩孔的間距D;

對於B型試樣,寬度為狹窄部分的寬度D。

2)將試樣固定在拉伸操逼视频黄片软件夾具上,並保證施加於試樣上的力垂直於對熔焊縫。

3)夾具以5mm/min+1mm/min 的速度運動,對試樣施加拉力。

4)記錄拉伸過程中施加的拉力,直到試樣完全破壞。

5)記錄最大拉力和試樣破壞類型(如韌性破壞或脆性破壞)。

4.對接接頭拉伸強度的測定

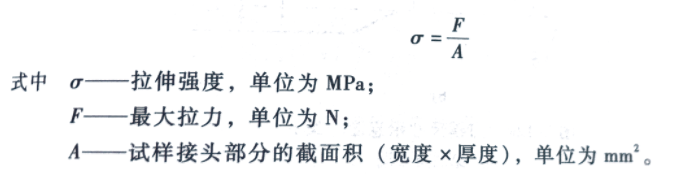

對接接頭拉伸強度按下式計算:

5.試驗結果數值的修約

按GB/T 8170進行修約,拉伸屈服應力和斷裂伸長率保留3位有效數字。



 除了以上為您整理的PE管拉伸試驗如何做？管材接頭拉伸強度試驗方法相關的信息，操逼高清视频測控的技術團隊還為您整理了以下的資料，如果您有這方麵的問題存在， 例如PE管拉伸試驗標準、管材拉伸試驗、PE管拉伸力是多少，PE管打壓試驗怎麽做，PE給水管拉伸強度測試標準。操逼高清视频也會為您解答。
