一、金屬材料高溫拉伸試驗方案

為山東某客戶定製的三台設備完成客戶驗收。該客戶是新材料公司，主要對高溫合金材料進行力學性能測試，所訂購的三台設備分別是：

kz微機控製免费操逼视频软件 1台
kz微機控製電子萬能操逼视频黄片软件-配高溫爐 1台
kz機械式高溫蠕變持久操逼视频黄片软件 1台

金屬材料高溫拉伸計算標準：GB/T 4338
試樣形狀：棒材
試驗日期：2011年9月3日
試驗時間：307.46675 s
試驗速度：3mm/min
溫度：500攝氏度
送檢單位：山東某企業
       直徑      最大力      抗拉強度   彈性模量     斷裂伸長率
單位   mm         N           MPa       MPa           %
試樣1  10         34959.48    445.12    179608.14     15.14
最大值 10         34959.48    445.12    179608.14     15.14
最小值 10         34959.48    445.12    179608.14     15.14

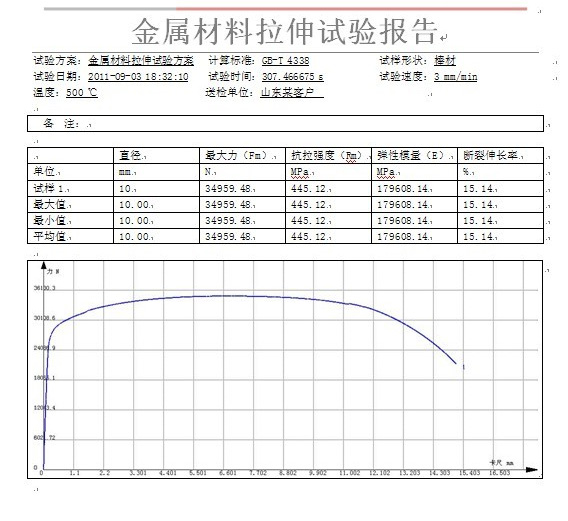

          二、金屬材料高溫拉伸試驗曲線如圖
