一、鍍銅鋼管拉伸試驗方案

客戶名稱：某公司
試驗名稱：鍍銅鋼管（內排氣管）拉伸試驗方法
試樣材料：鍍銅鋼管(長200mm)
執行標準：GB/T 228-2002
試樣數量：1根試樣
試樣參數：直徑40MM（外徑）、2.5mm(內徑）、  試驗速度2mm/min
試驗方案：1.選用3T楔形拉伸夾具配4~8mm V形夾塊；
2.夾持試樣上端並清零；
3.移動橫梁到適當位置夾持試樣下端；
4.用微動控製橫梁卸力到0~1N，並位移清零；
5.出試驗報告；
報告內容：尺寸、截麵移、抗拉力、抗拉強度、屈服強度、延伸率；
其他說明：該試樣伸長率為20.3%，麵引伸計為YYU-5020的有超量程情況；
備        注：該試驗所用夾具：3T楔形拉伸夾具，其圖號為：L3-01。

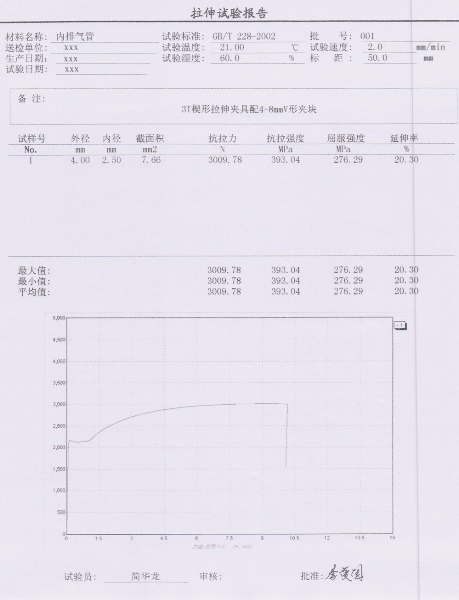

二、鍍銅鋼管拉伸試驗報告及特征曲線圖：

三、鍍銅鋼接地材料優點:
鍍銅鋼是一種複合材料，是通過電鍍工藝將銅金屬均勻的覆蓋在鋼材表麵而形成的新型接地材料。
1.鍍銅鋼接地材料利用表層厚達0.254mm銅層的防腐性，同時采用分子間相互滲透的電鍍工藝，具備了優異的防腐性能。可保證地網50年免維護，和傳統材料相比有良好的經濟性能並滿足全壽命設備周期管理，符合新材料新工藝新設備範疇。
2.在高頻接地或雷擊電流作用下，產生集膚效應，讓鍍銅鋼接地材料據有接近於純銅的導電性。
3.垂直鍍銅接地材料安裝方便快速，免開挖省時省力。通過連接，可實現任意深度並利用地下含水層，降阻效果明顯，同時無需額外鑽深井，從而減少變電站占地麵積。
4.水平鍍銅鋼接地材料為絞線，成卷供貨，鋪設時接頭少，穿管彎曲方便。絞線每股單獨電鍍，銅層厚度高達0.3mm以上，導電性能優異。
